GRUNDSÄTZLICHES |
|
|
|
|
|
Etwas Mathematik
|

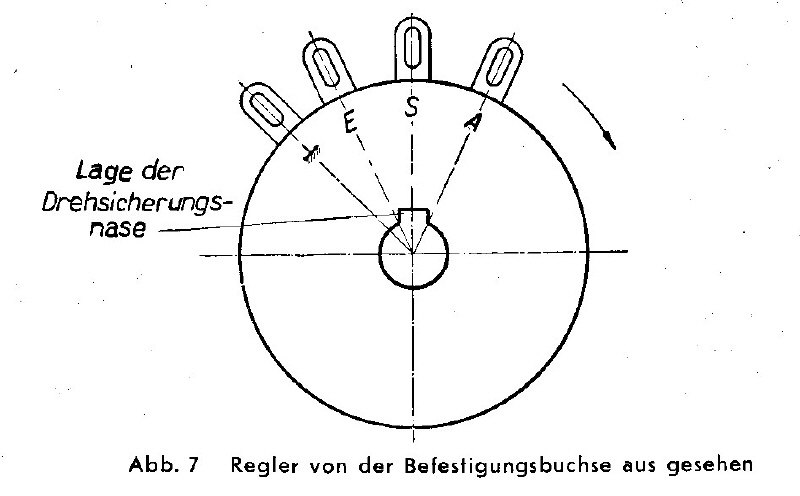

RG= Gesamtwiderstandswert zwischen Lötfahnen (Pins) A und E RA= Anspring- Widerstand zwischen S und A, wenn Schleifer am Anfang der stetigen Widerstandsbahn steht: RA<= SQR(Rg) bei Linear-Version bzw. Ra=1/4 * SQR(Rg) (log.) Ra= Anfangsanschlagwert zwischen S und A, wenn Schleifer in der Anschlagstellung steht: Ra = RA RE= Endspring- Widerstand zwischen S und E, wenn Schleifer am Ende der stetigen Widerstandsbahn steht: RE<= SQR(RG) (lineare Version) RE<= 0,05 + RG (logarithmische Version) Re= Endanschlagwert zwischen S und E, Schleifer in Endanschlagstellung: Re = RE
|
Mehrfach- Potentiometer
|
Es gibt hier verschiedene Ausführungen:
- ein einzelnes Potentiometer wird von einer Achse angetrieben - mehrere Potentiometer (Ebenen) werden von einer (gemeinsamen) Achse angetrieben ("Tandem") - mehrere Potentiometer (Ebenen) werden getrennt voneinander über Hohl- und Vollachsen angetrieben ("Duplo")
Bei allen Versionen können zusätzlich Dreh- oder Schiebeschalter (oder auch beides "Duplex") angebaut werden, die Schaltfunktion liegt immer bei der letzten Ebene.
|
|
